Gerber 文件

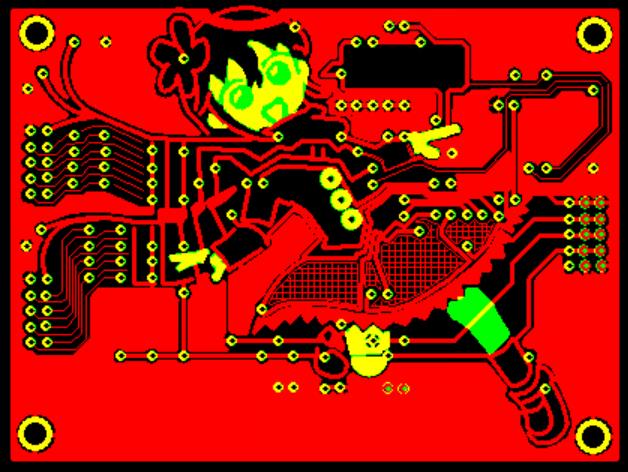

格式是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合。
Gerber有三种格式：Gerber X2,最新的Gerber格式，以及RS-274X（扩展Gerber格式）和老式的RS-274-D。
Gerber格式最初由Gerber公司开发，现属于Ucamco。 Gerber格式是线路板行业图像转换的标准格式。
RS-274-D 格式的例子：
D11X1785250Y2173980D02X1796650Y2177730D01X1785250Y2181480D01X1796650Y2184580D02D12X3421095Y1407208D02X3422388Y1406150D01M02*
Gerber RS-274-D是20世纪60、70年代被研制出来控制矢量光绘机。图像信息。它不包含坐标单位及Aperture信息。Aperture是物件的形状说明，类似于PDF文档的字体。光绘机操作人员自己手工设定坐标单位和Aperture，用text文件描述，称为Aperture文件或者由于历史原因称为wheel文件。Aperture文件主要用于操作人员读写，没有标准。每个EDA软件甚至每个设计人员都有自己不同的aperture文件设计及名称转换习惯。PCB制造人员必须自己理解并手工输入到CAM系统。
RS-274-D只支持简单的图像操作。因为其极大的局限性，人们只得创建一些复杂的图形，如stroking，也就是填充块或者填充线。
说简单点，Gerber文件只是一个图像文件，这个图像是方形还是圆形，或者其他异形以及尺寸信息、坐标信息，此外不包含任何信息，就是这么简单！
PCB文件，各种EDA软件生成的最终设计文件，单文件即包含各层（如字符，阻焊，线路，钻孔等等，多层板还会包含内层线路以及内层钻孔）有时候一个pcb文件包还会有包含原理图等等一些设计数据。你可以把PCB文件看做是一个文件包，一个集合。
其中，每一层都是有属性的，是根据原理图生成的，例如C1到R1之间有一根走线，那么这跟线是含电气性能的，在仿真时，这里会通电，有时候还会给这跟线定义一个电压电流还可以给它定义阻值（或者叫阻抗），以便后期仿真测试时校验仿真数据是否达到要求。
就连钻孔一样也是包含属性的，这个孔是pth还是npth或者是via，连接了那些层，例如一个四层板，某via孔只连接L2-L3层，那么仿真时这两层经过这个孔时，那就是导通的，在Gerber中，钻孔就是一个坐标，和大小，此外不包含任何信息！
看似与Gerber一样的，是一个图形，实际上是大大的不同，Gerber没有任何属性，只是pcb文件包中的某一独立文件！
pcb可以输出Gerber，可以输出坐标，可以输出贴片文件，可以输出钻孔文件，可以输出外形框，可以输出BOM，可以输出各种格式，还可以仿真，可以很方便的进行修改。但是Gerber就只是Gerber，就是这么单一，就是这么不可逆！
想要把Gerber逆向生成pcb文件，不是不可能，只要你会设计，重新抄原理图，重新布线就可以！
