制作助听器:第一次手焊0603

制作助听器:第一次手焊0603

傻木
2022-12-28 / 0 评论 / 17 阅读 / 正在检测是否收录...

源于 开源项目
开源地址:
https://oshwhub.com/mozixi/jian-yi-zhu-ting-qi-kai-yuan
本文附件gerber是修改后的,在丝印层标注了器件参数,便于手工焊接
PCB大小41*20mm,双面贴片,gerber文件本文底部下载
一直想给奶奶做个助听器,她八十多了,耳朵不好用了
感觉我自己耳朵也不好用了,很明显,之前新买的耳机低音很强,现在没什么感觉了....

逛坛子发现有大佬分享很简单的助听器,就跟着做了
之前用的麦克风放大板,还得加上充电模块,再加电池就有点挤
后面就做了这个,只是记录一下
其实后面测试了,与麦克风放大板效果几乎一样的,音量放大倍数大了,底噪就跟着大了
其实板上器件最小都是0805的,同一家买器件时没有0805电容,就换了0603,就一个0603电容
最难焊接的是USB插座,这个是机贴规格的,焊脚与板上焊盘基本1:1,非常难焊接
作者建议使用(电池取一种即可)
R3阻值根据电池进行选择,推荐电流设置为0.5C(电池容量的0.5倍)
外壳 604423
电池 18350 1000mah
电池 883440 1430mah

实测功耗:
关断 0.7uA
开机 5.3mA
普通 6-7mA
峰值 14.88mA
按照15mA计算,电池容量200mA可以使用9小时
取中间值7mA,电池200mA可以使用20小时
冲一次电大概使用3-7天左右(不是时刻都需要佩戴开机,就算开机了,也不是时刻在高功耗)

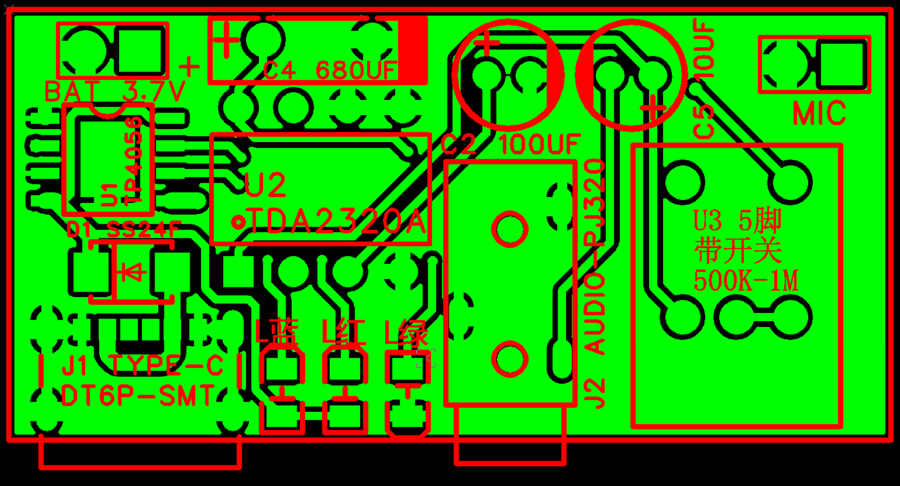

加了参数的效果

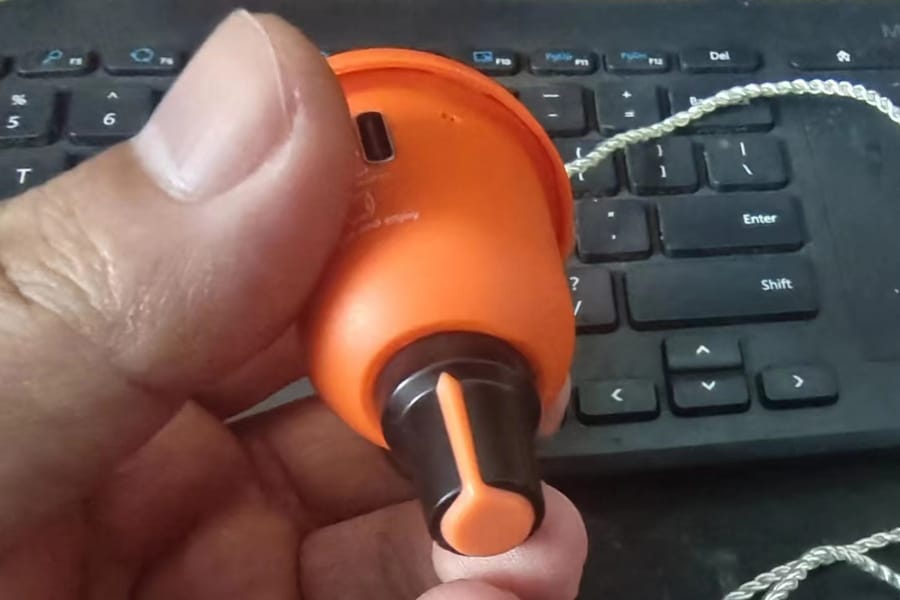

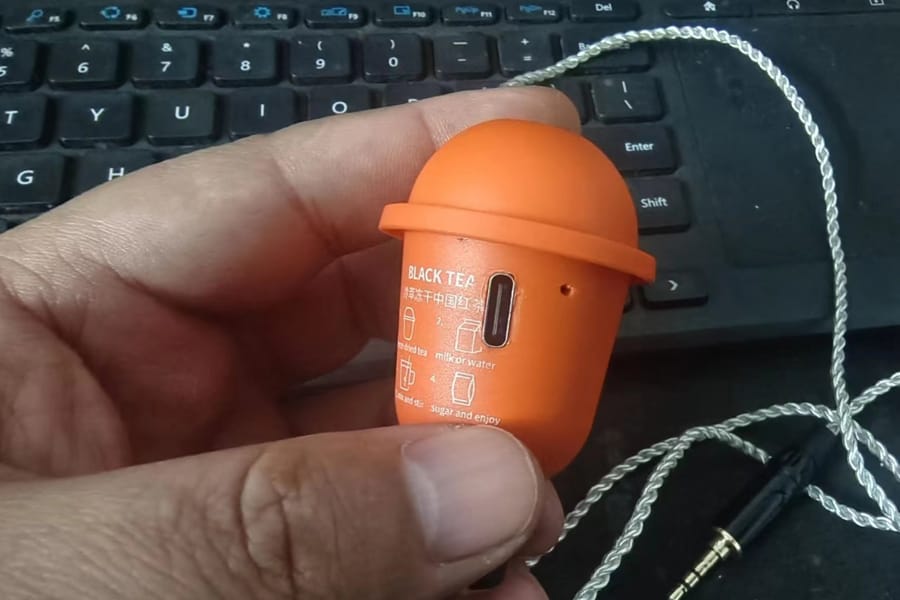

1 (9).jpg
1 (2).jpg

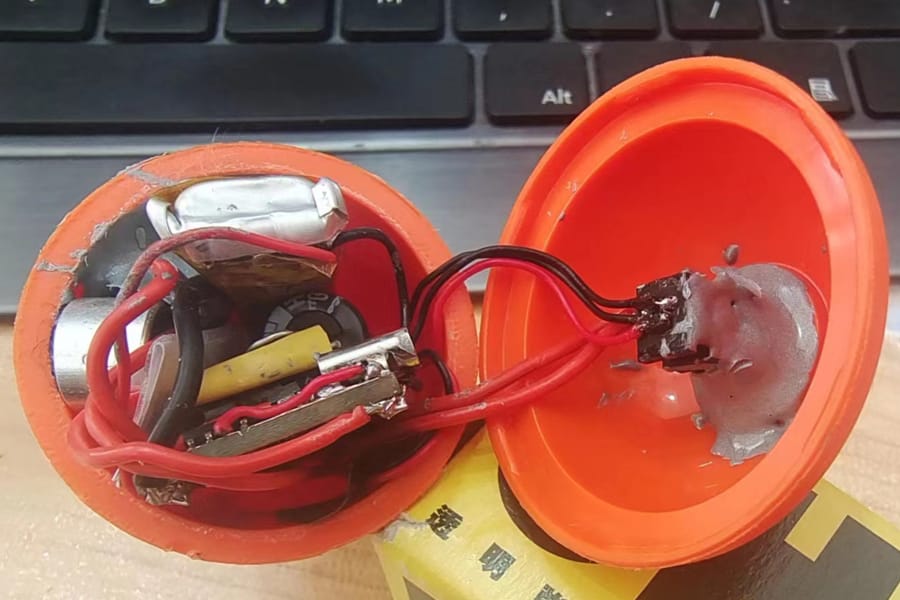

1 (11).jpg

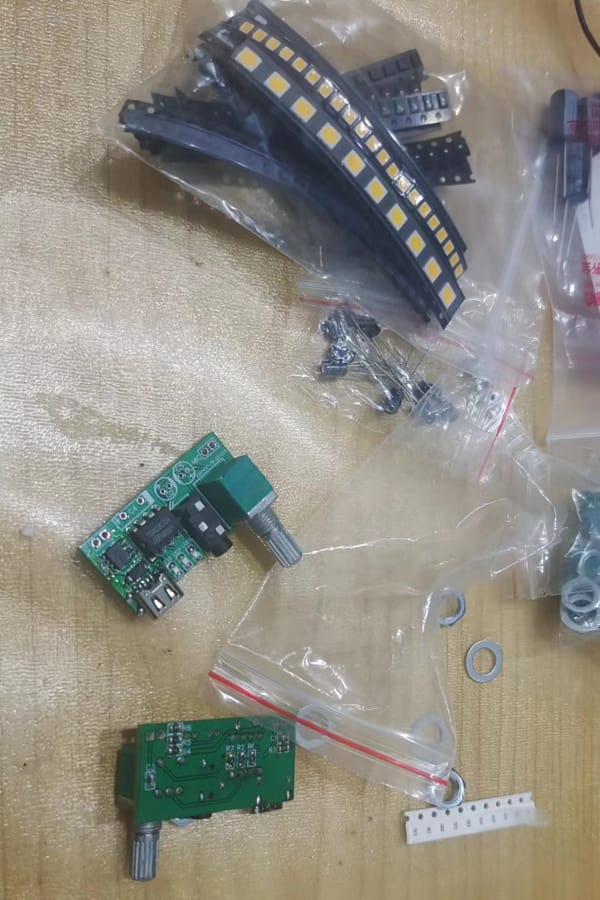

1 (3).jpg

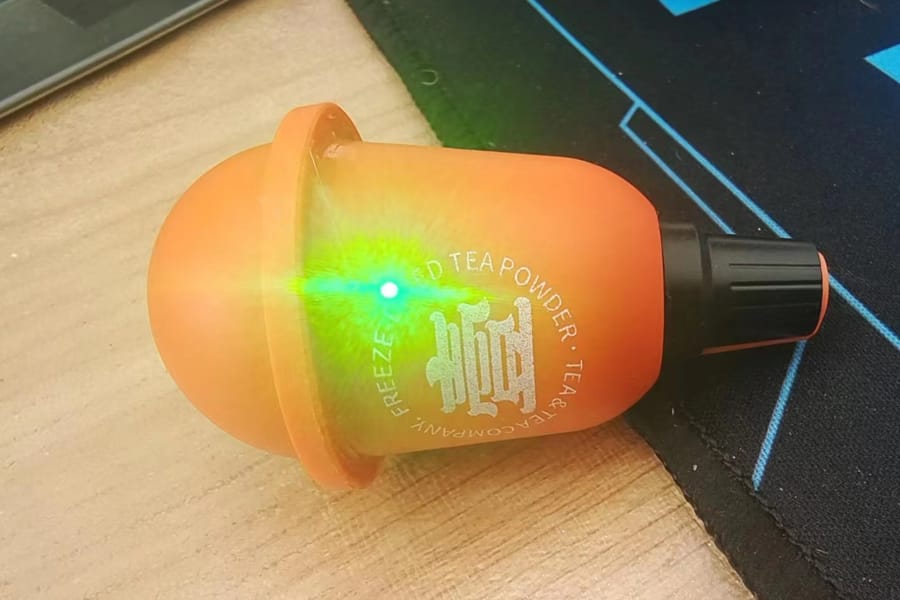

1 (10).jpg

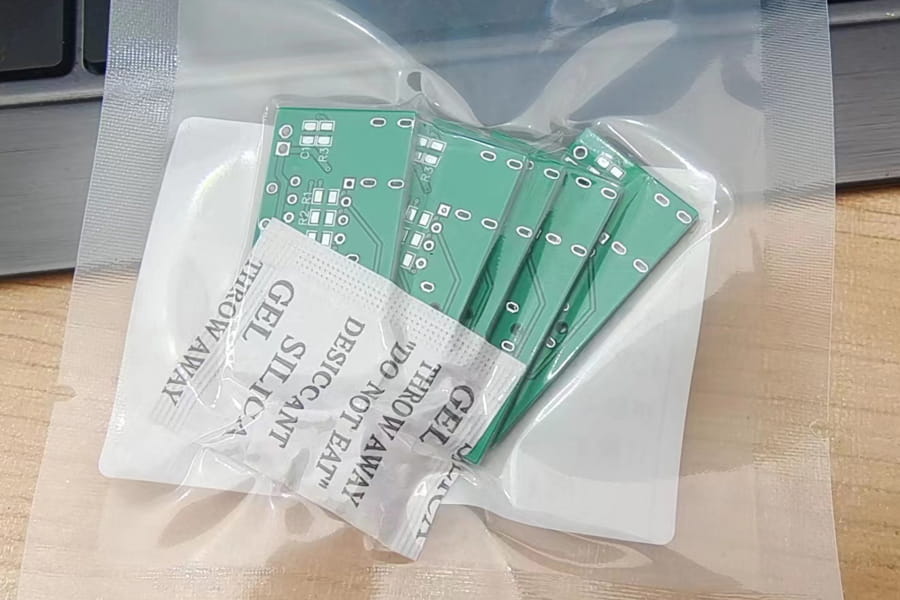

1 (4).jpg

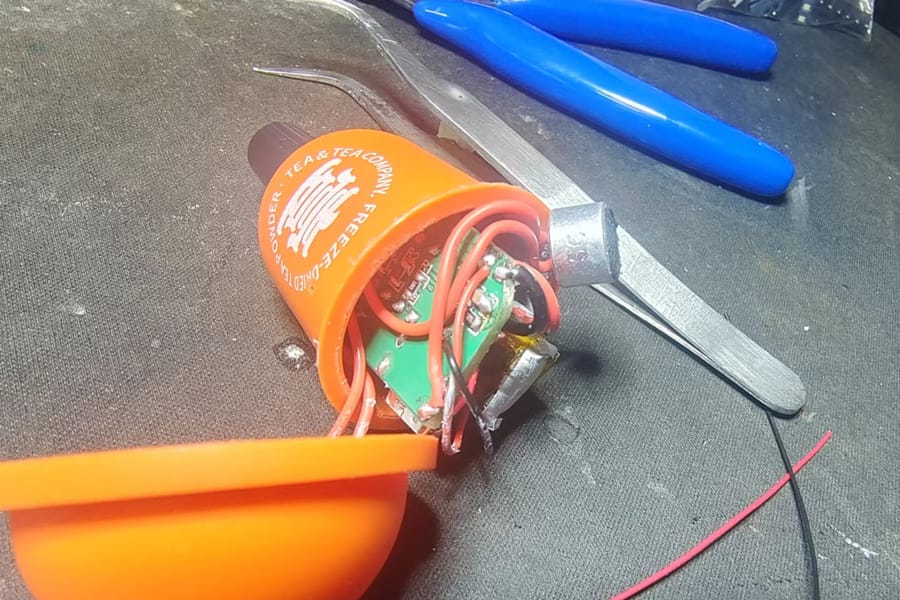

1 (5).jpg

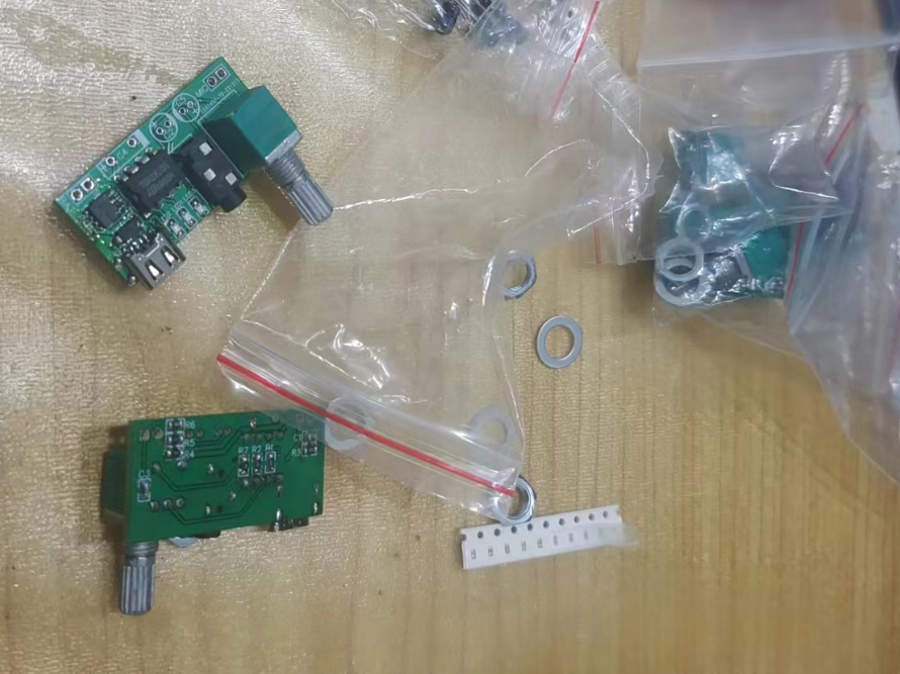

1 (6).jpg
1 (7).jpg
1 (8).jpg

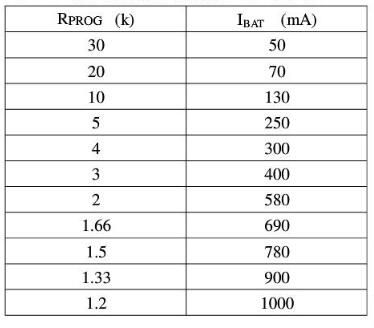

R3阻值参考
点我下载Gerber和BOM单
