Intel Lunar Lake处理器超高清内核照,近1.5亿像素

近1.5亿像素！Intel Lunar Lake处理器超高清内核照

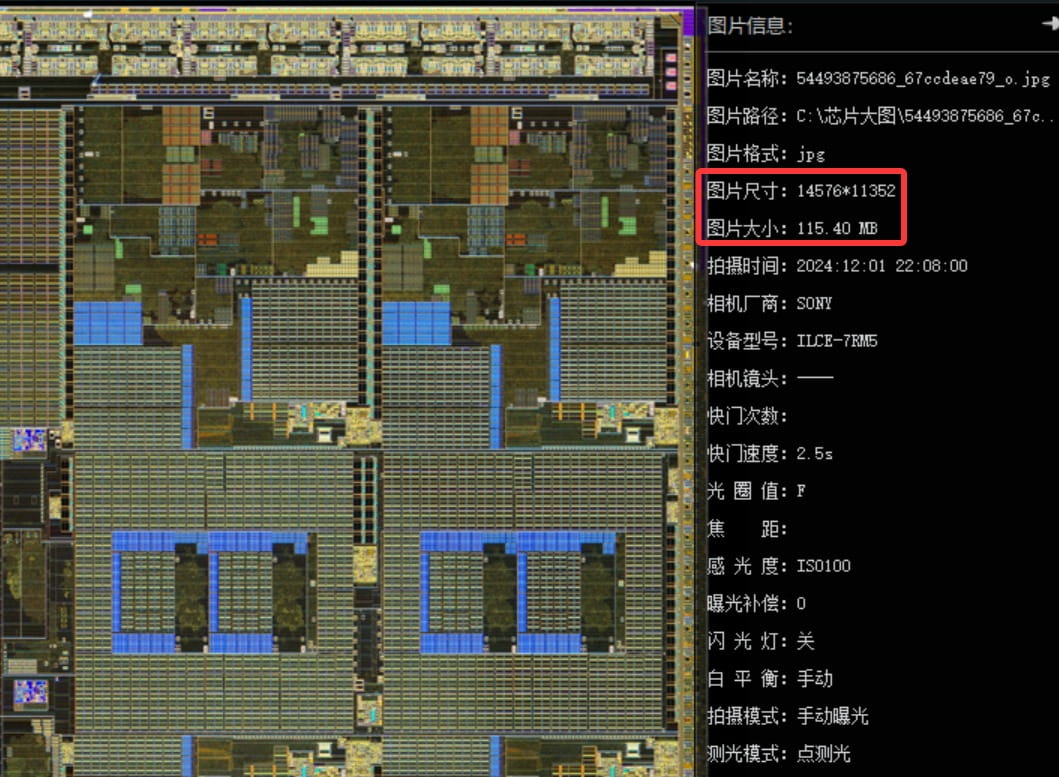

看图片属性,是索尼RM5拍摄,普通镜头分辨率和放大倍数达不到这个高度
大概是显微镜加上多少堆栈

Lunar Lake可以说是Intel历史上最为特殊的一代处理器：
首次采用酷睿Ultra的命名方式，首次采用chiplets芯粒设计，首次采用台积电代工，首次整合封装内存，首次集成NPU AI引擎，首次集成LPE超低功耗小核心，没有直接后代……

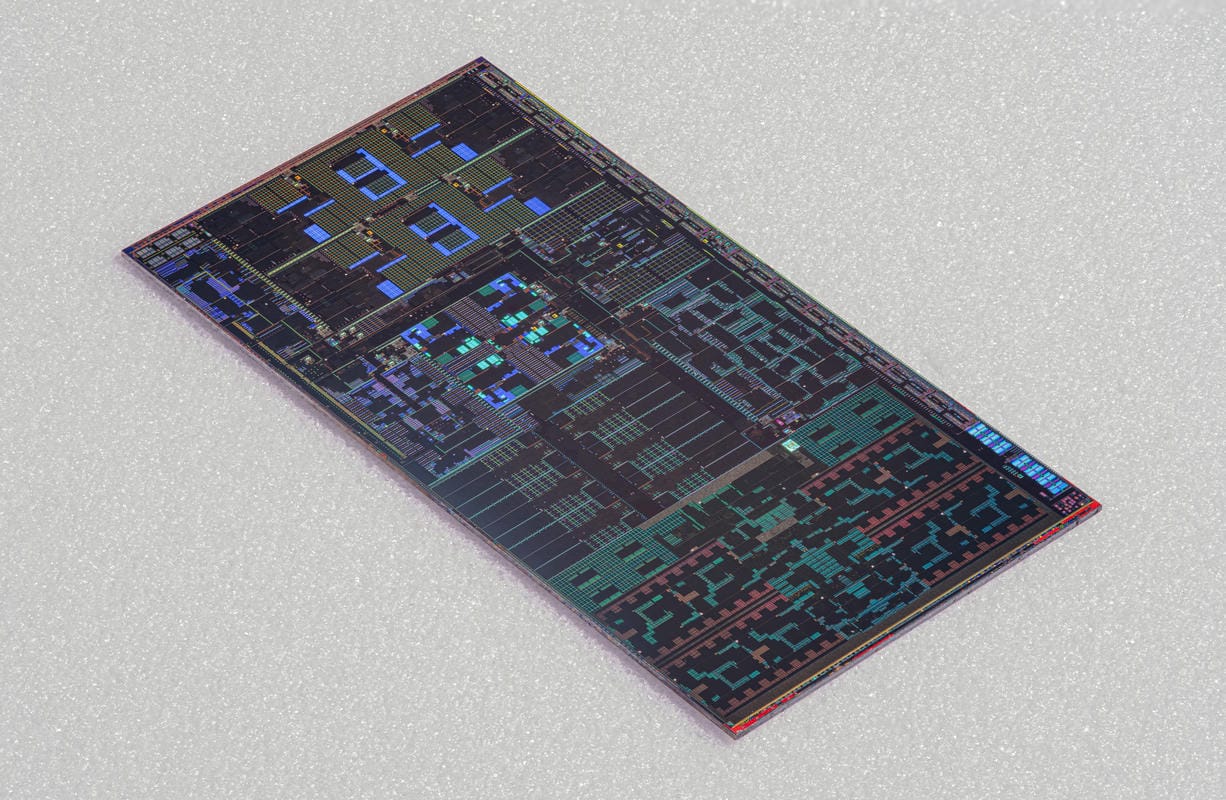

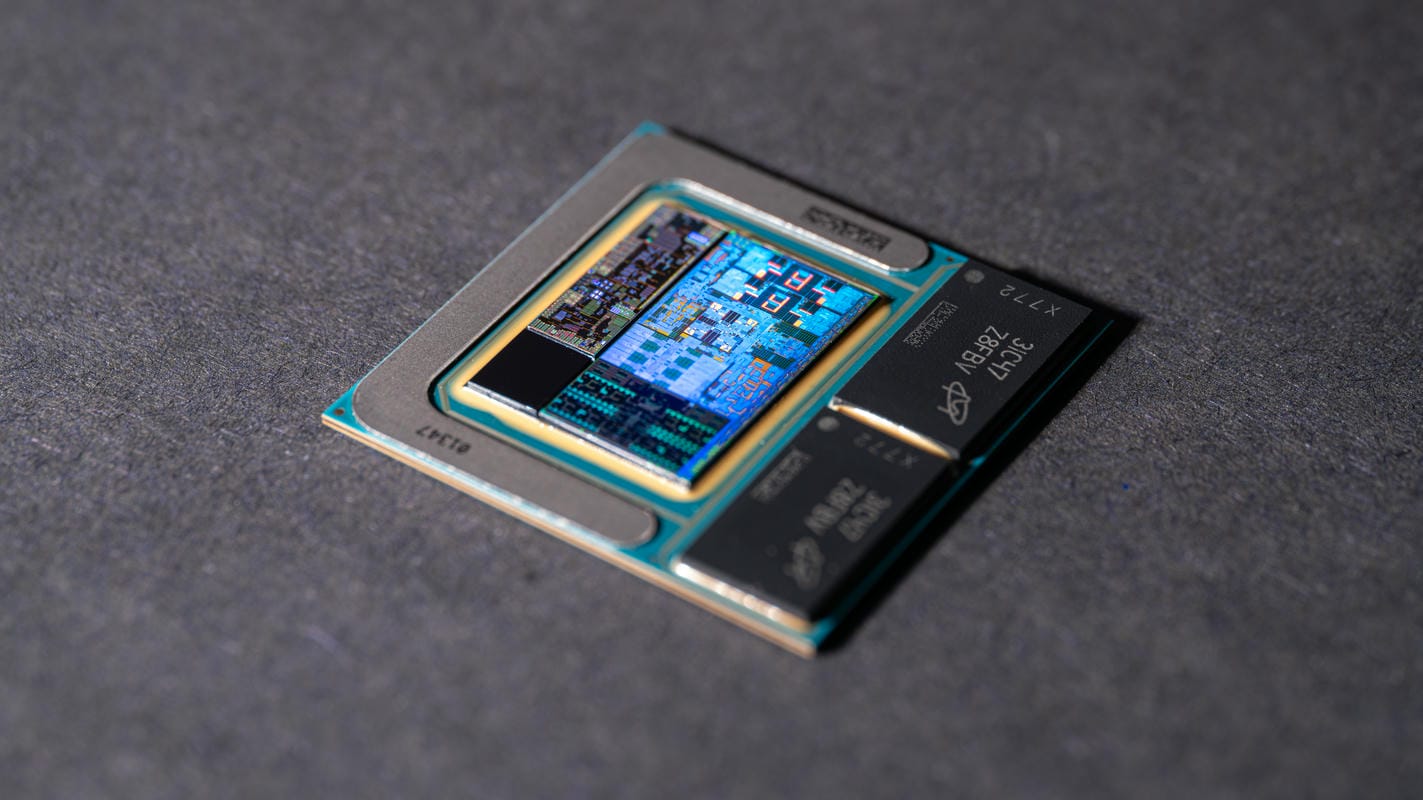

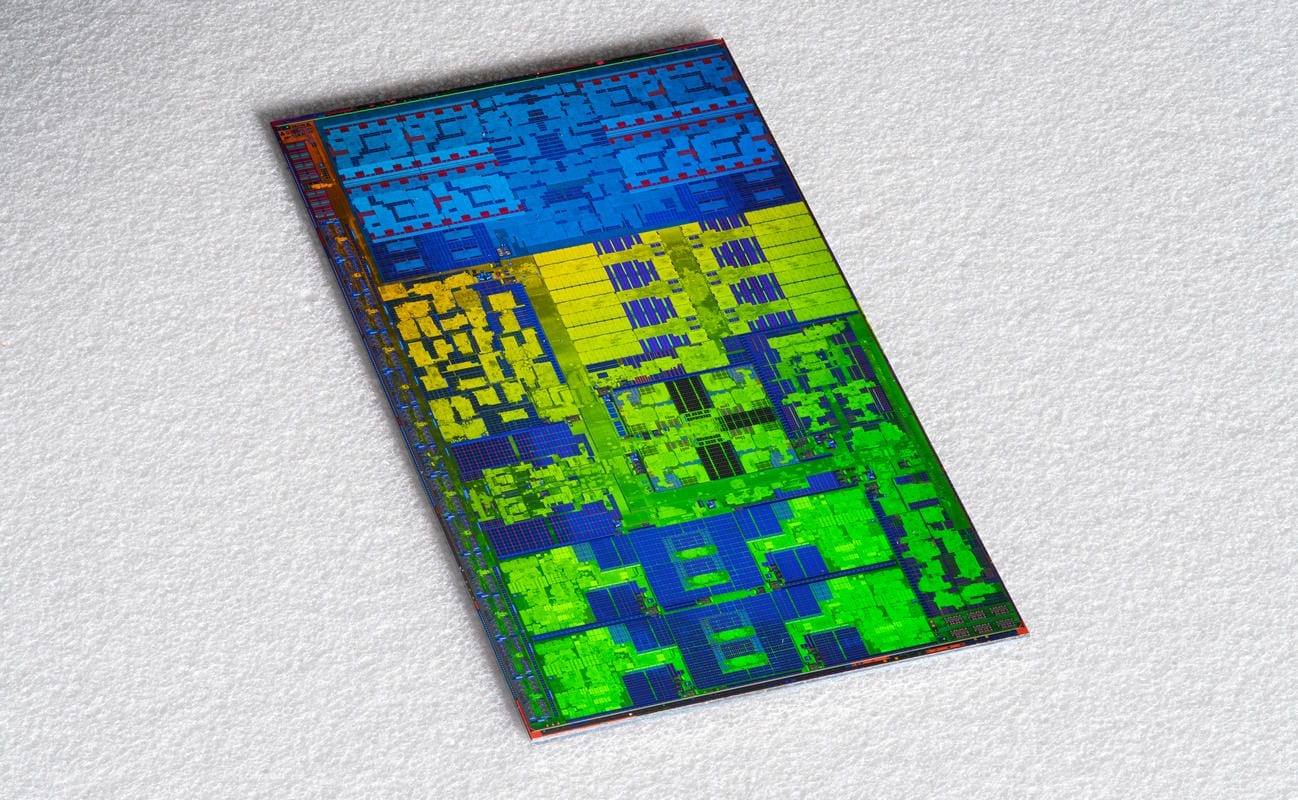

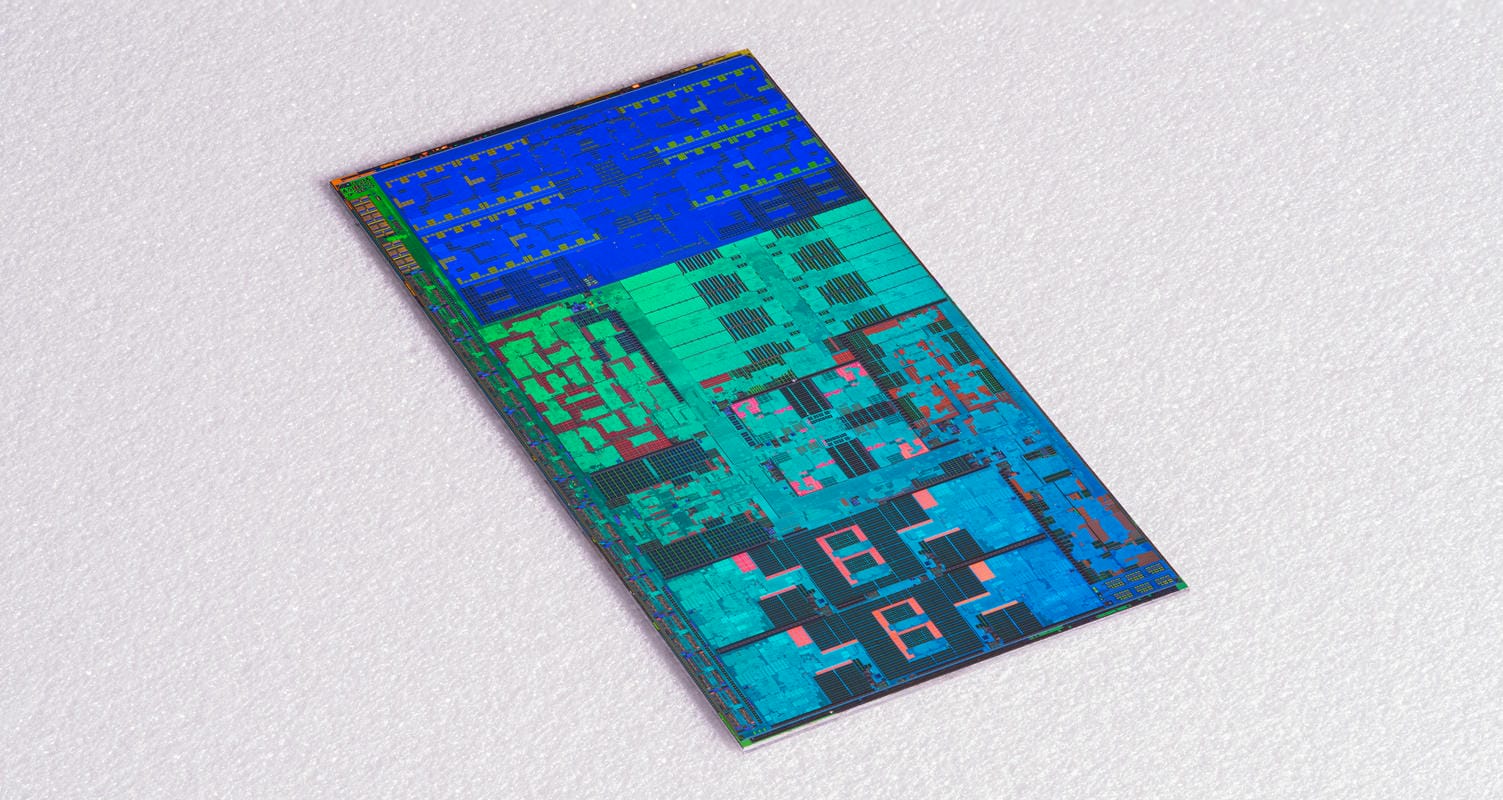

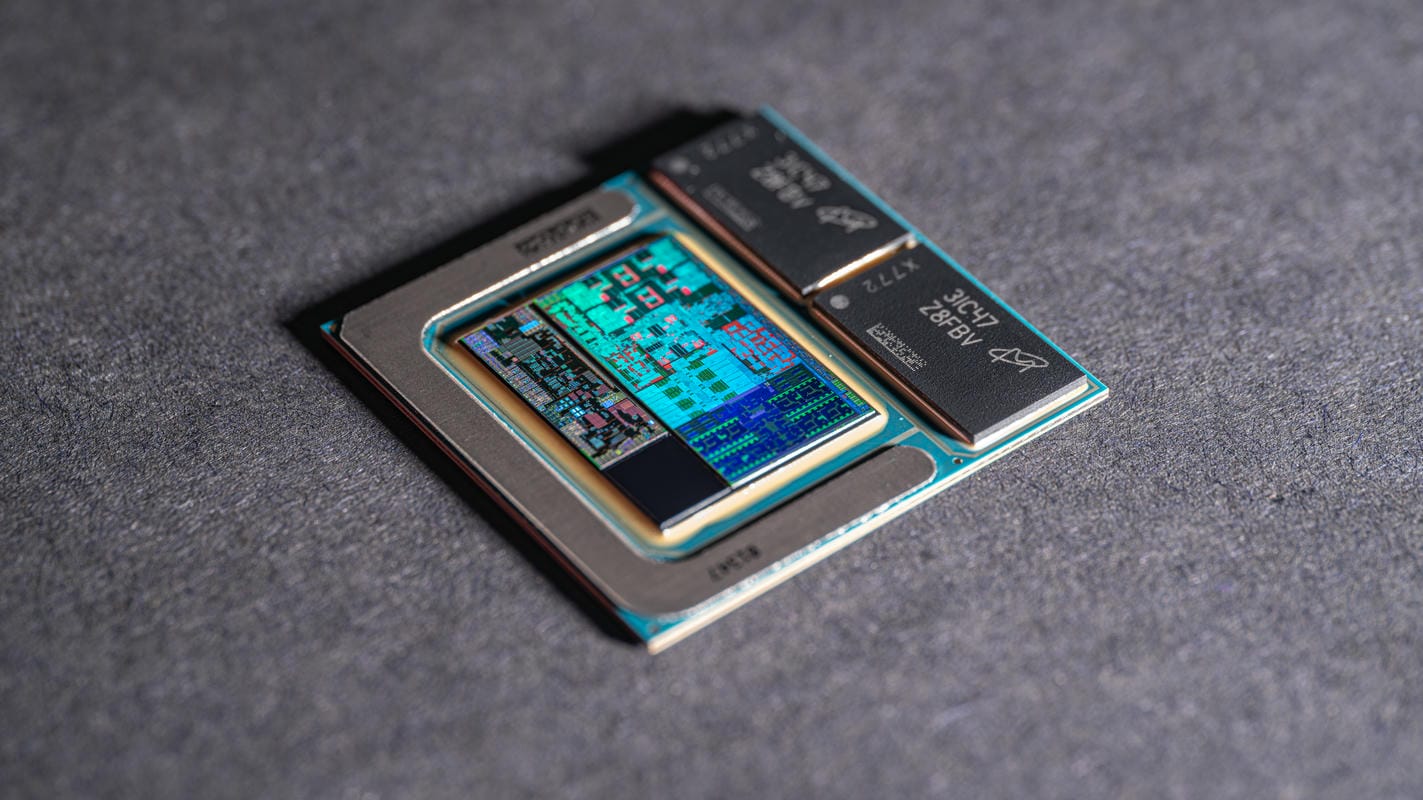

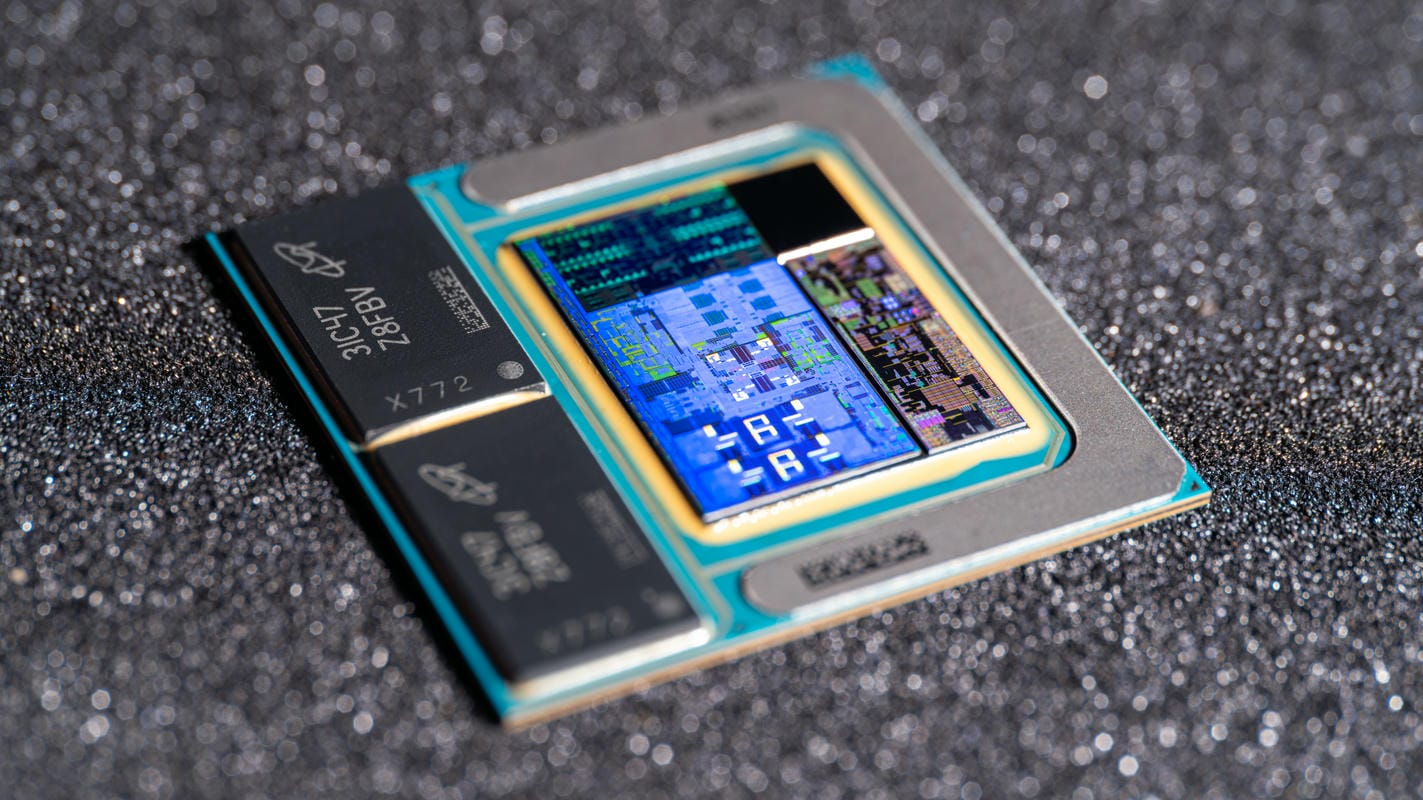

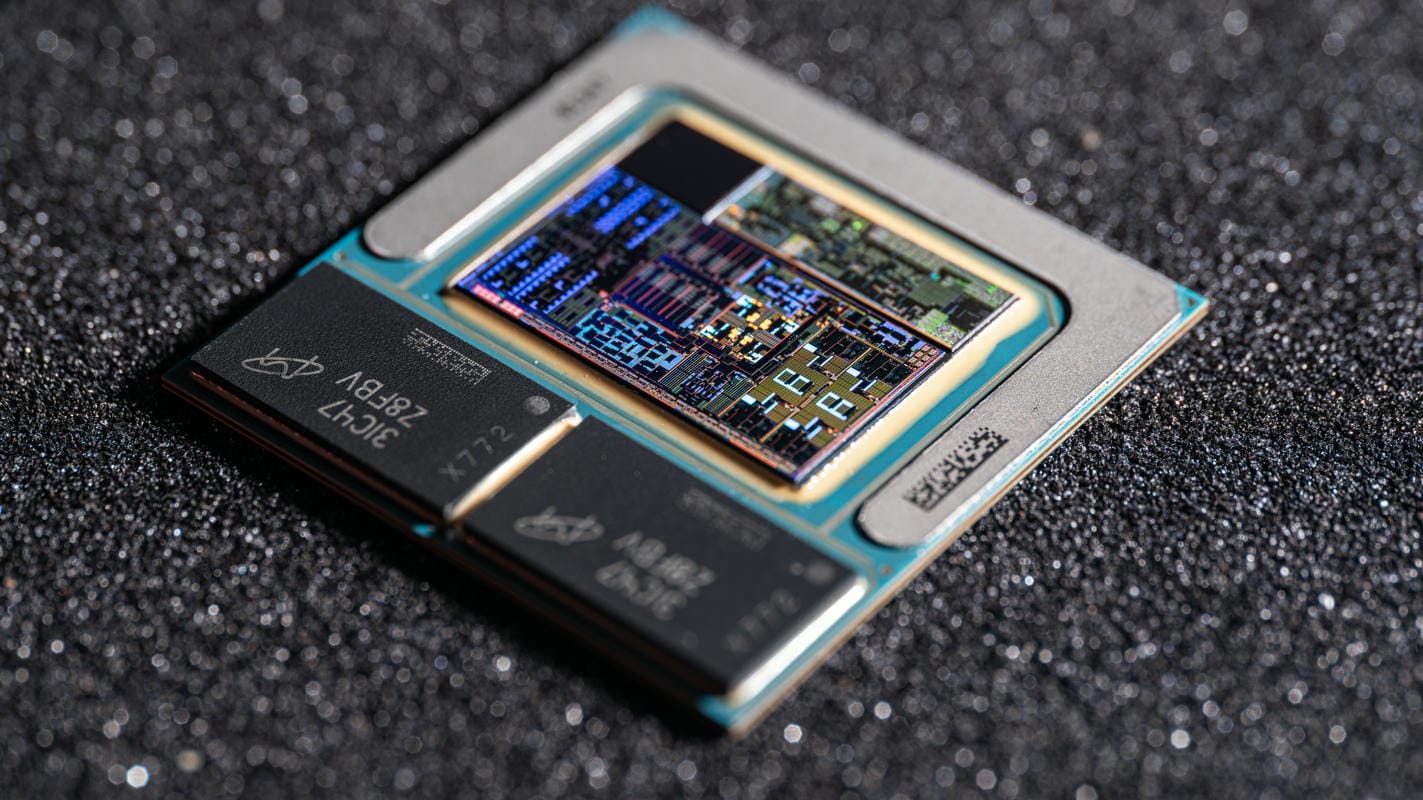

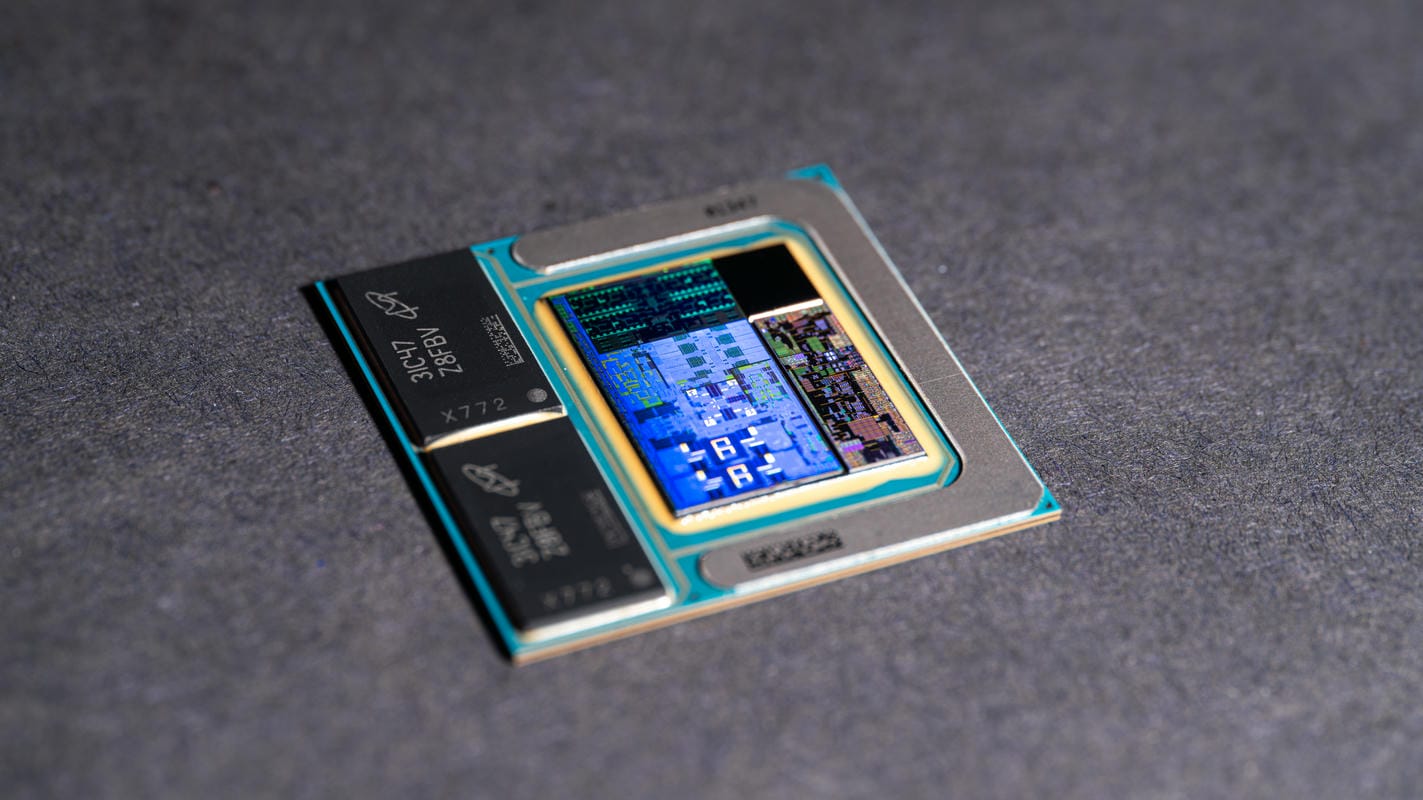

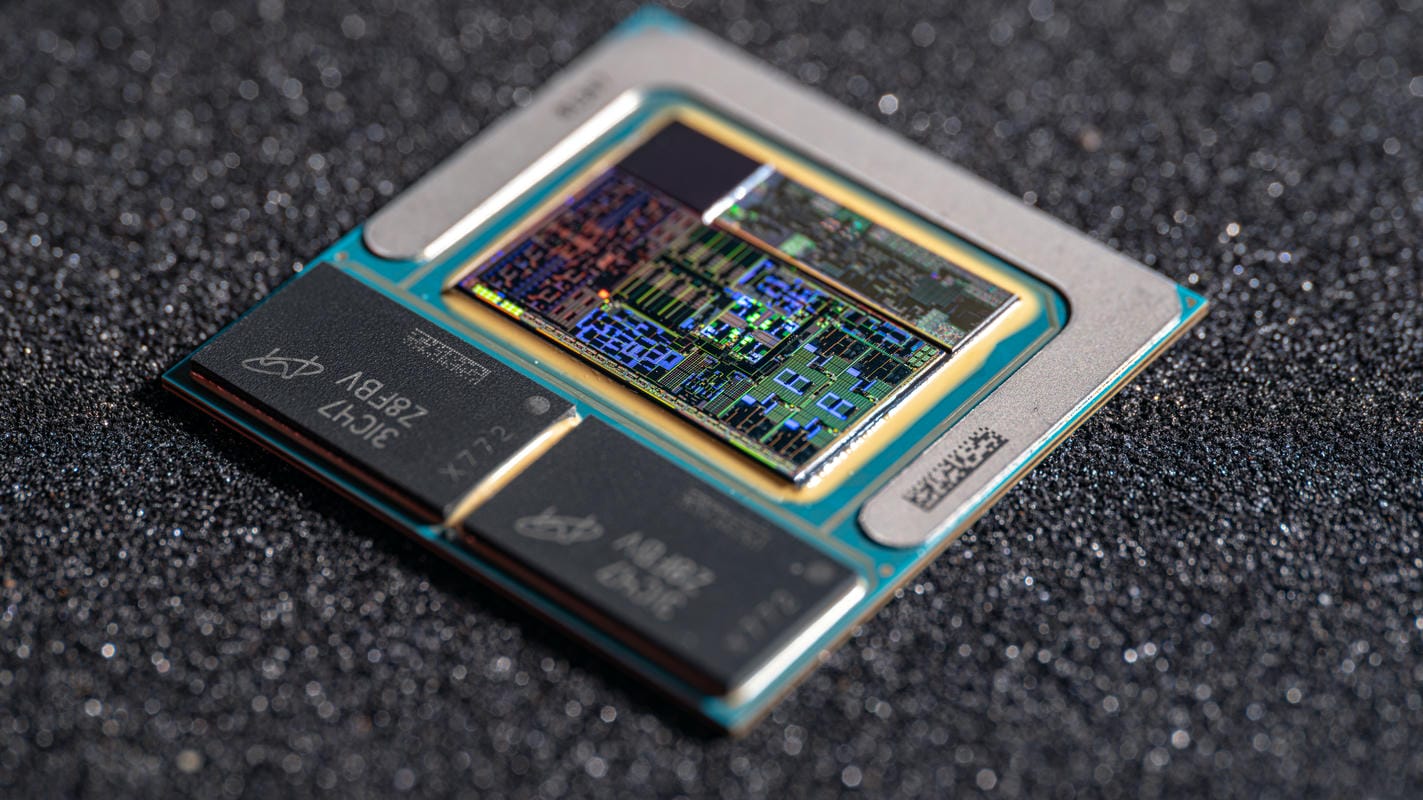

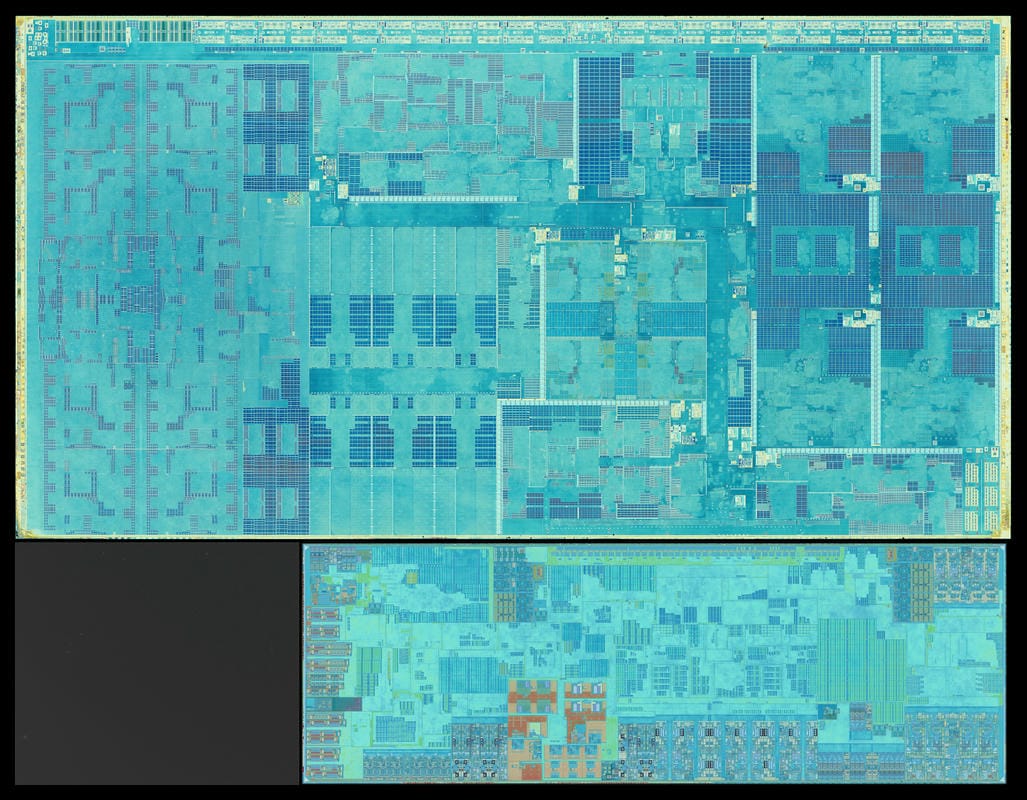

近日，芯片大神Fritzchens Fritz放出了一组Lunar Lake处理器的超高清内核照片，最高分辨率接近1.5亿像素，真正的数毛级！

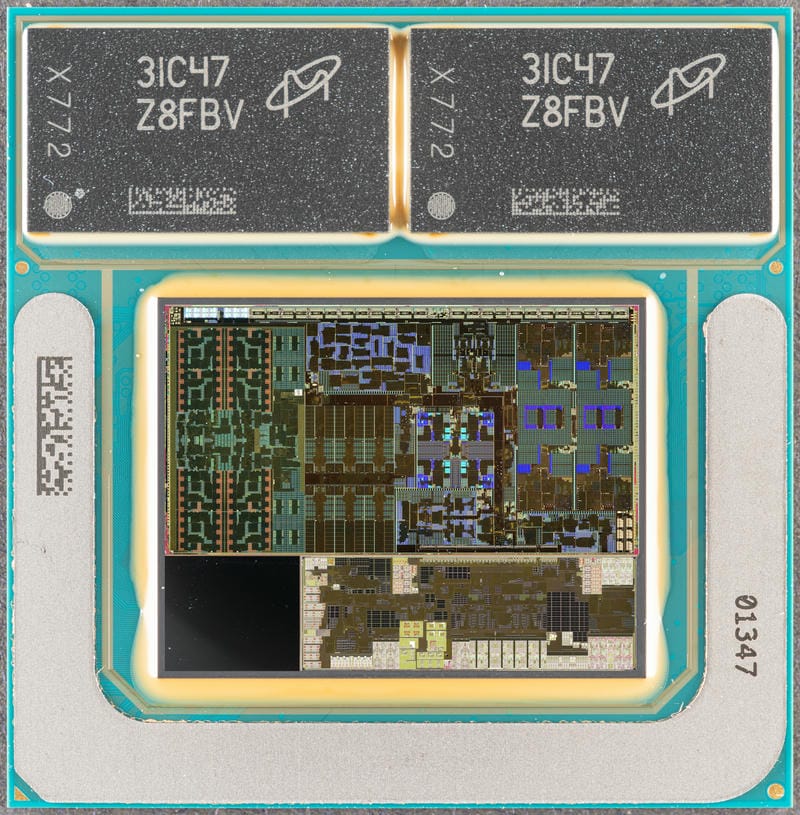

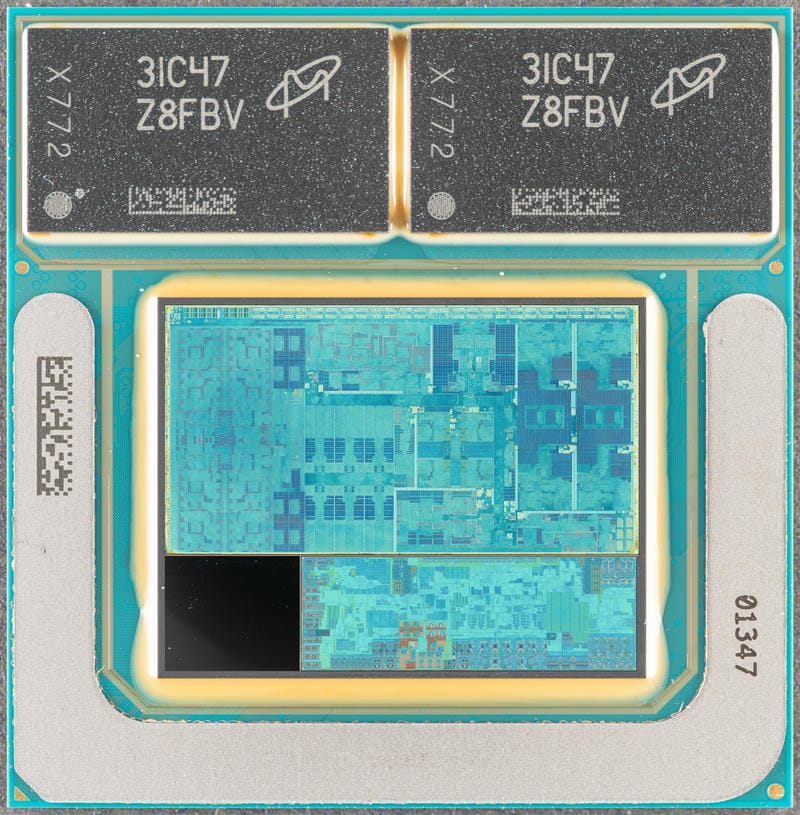

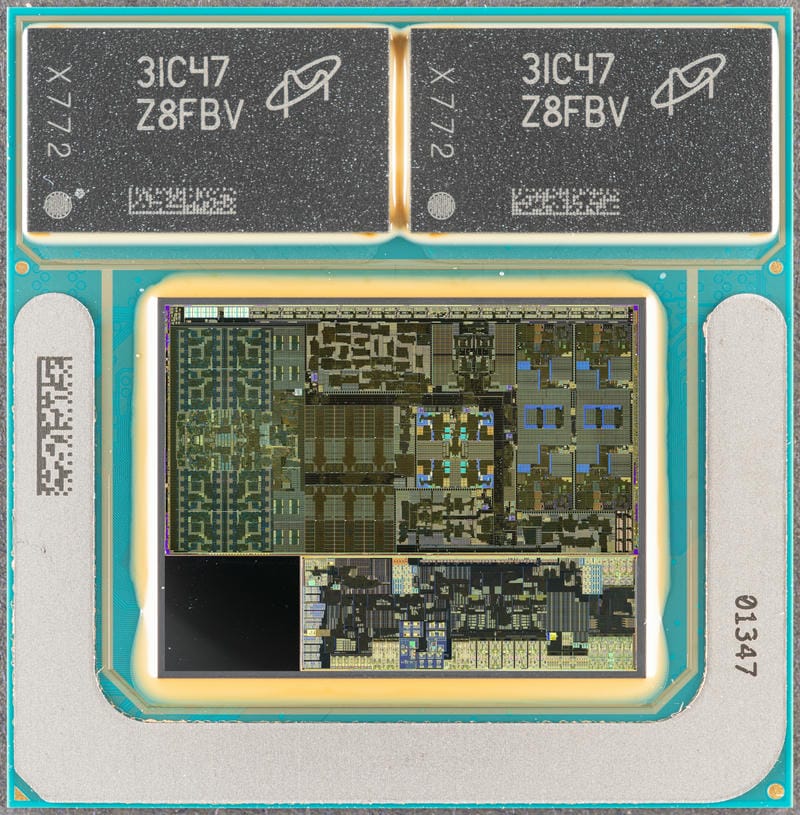

这组照片，清晰地展现了Lunar Lake的内部结构设计。

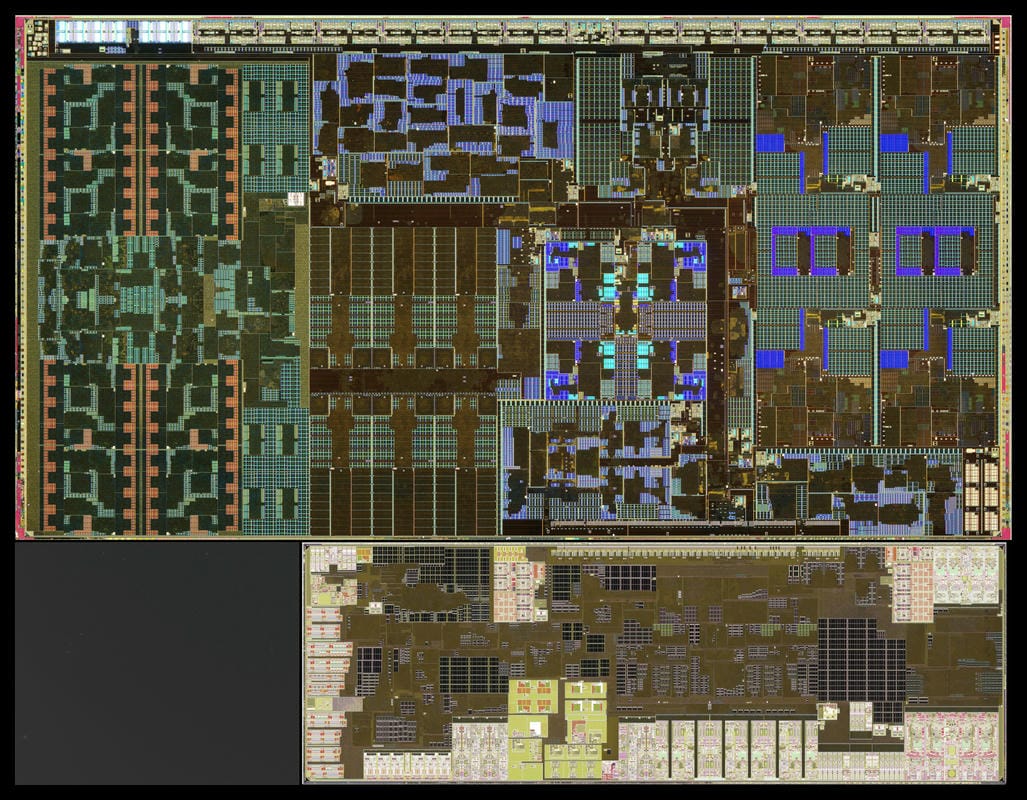

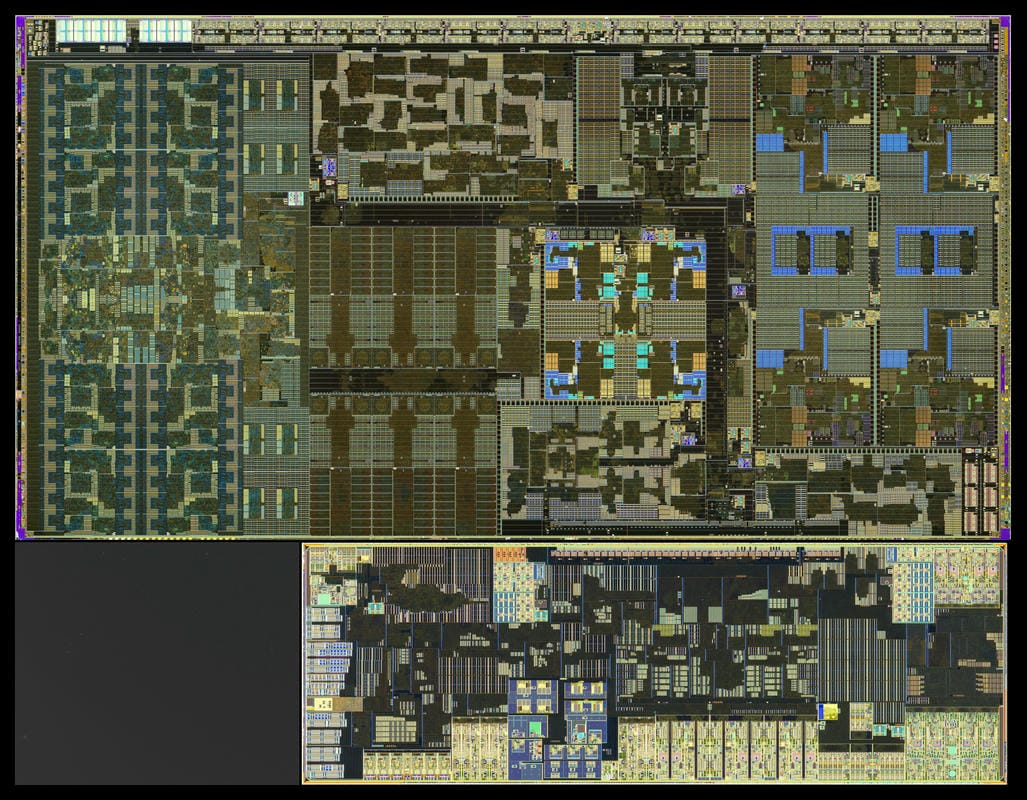

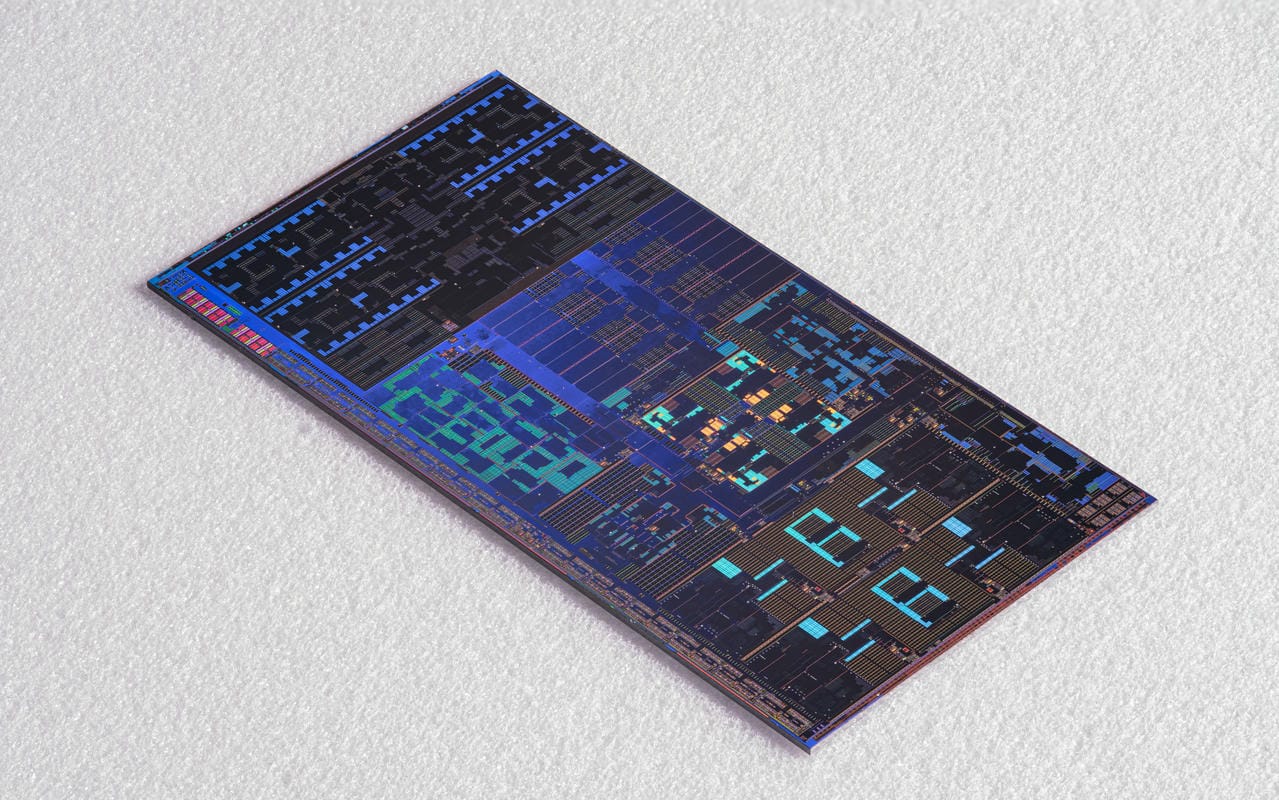

计算模块采用台积电N3B工艺，包括四个Lion Cove P核及其每核心2.5MB二级缓存、共享12MB三级缓存，八个Skymont E核及其每四个一组共享4MB二级缓存，
NPU AI引擎(六组NCE神经网络计算引擎)、Xe2-LPG核显与媒体引擎、内存控制器、8MB系统级缓存，等等。

Intel将几乎所有关键计算模块整合在一起，大大降低了彼此通信的延迟。
平台控制器模块采用台积电N6工艺，主要负责各种高速、低速I/O，包括USB、雷电、PCIe、蓝牙、Wi-Fi。
另外还有一个没有任何电路功能的填充模块，保持整体形状完整、机械平衡。

它们之下，是基于Intel 22FFL工艺的有源中介层，使用Intel Foveros 3D封装技术整合所有模块。

以下地址是芯片图的原始地址,需要梯子
https://www.flickr.com/photos/130561288@N04/albums/72177720325828681/

已给大家下载好了,16张900mb

链接: https://pan.baidu.com/s/1OuyDSA8ufGJbidp3d6G87Q?pwd=gpcb
